Жартылай жабық бір иінді пресс (STB сериясы)

Қысқаша сипаттамасы:


Өнім туралы толық ақпарат

Өнім белгілері

Негізгі сипаттамалары:

Дененің қаттылығы (деформациясы) 1/6000.

OMPI пневматикалық құрғақ ілінісу және тежегішті қолданыңыз.

Жүгірткі екі бұрышты алты жақты бағыттаушы жолды, ал сырғытпалы бағыттаушы «жоғары жиілікті сөндіру» және «рельсті тегістеу процесін» қабылдайды, оның тозуы төмен, дәлдігі жоғары, дәлдігі ұзақ сақталады және қалыптың қызмет ету мерзімі жақсарады.

Иінді білік 42CrMo беріктігі жоғары қорытпалы материалдан жасалған, ол 45 болаттан 1,3 есе берік және қызмет ету мерзімі ұзақ.

Мыс жеңі қалайы-фосфорлы ZQSn10-1 қоладан жасалған, оның беріктігі қарапайым ВС6 жезден 1,5 есе жоғары.

Жоғары сезімтал гидравликалық жүктемеден қорғаныс құрылғысын пайдалану соққы мен өлімнің қызмет ету мерзімін тиімді қорғай алады.

Стандартты SMC қысымды реттейтін клапан, майлағыш, ауа сүзгісі.

Қосымша зең жастығы (ауа жастығы).

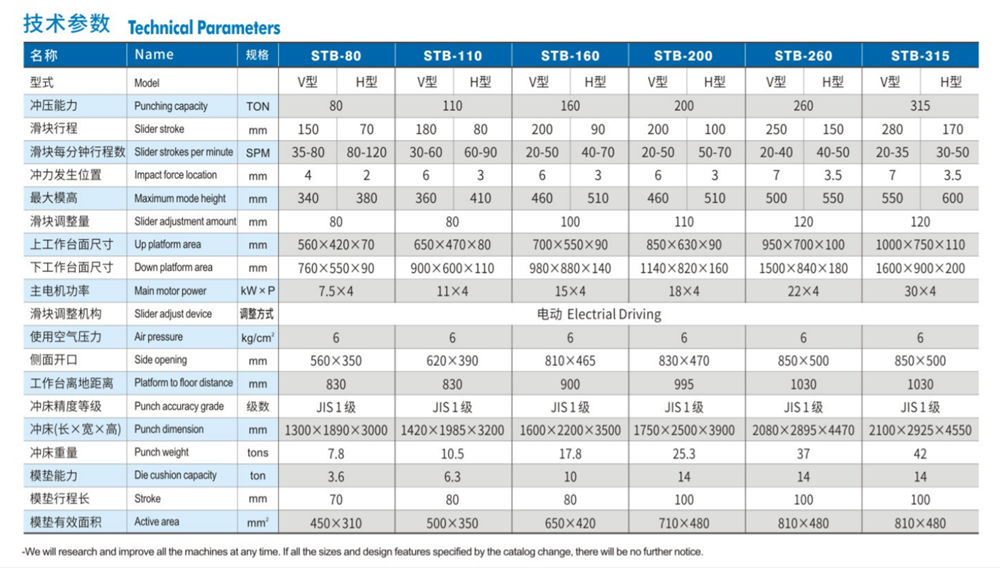

Стандартты конфигурация

stb0

Стандартты конфигурация

Гидравликалық шамадан тыс жүктемеден қорғау құралы
Жүгірткіні қолмен реттеу құрылғысы (ST60 төмен)
Электр жүгірткіні реттейтін құрылғы (ST80 жоғары)
Айнымалы жиіліктің айнымалы жылдамдығы (реттелетін жылдамдық)
Механикалық қалып биіктігінің индикаторы (ST60 төмен)
Қалып биіктігінің сандық индикаторы (ST80 жоғары)
Сырғымалы және зең балансының құрылғысы
Айналдырылған жұдырықшалы контроллер
Иінді біліктің бұрыштық индикаторы
Электромагниттік санауыш
Ауа көзі қосқышы
Екі дәрежелі құлдырауға қарсы құрылғы
Ауа үрлейтін құрылғы
Механикалық соққыға қарсы аяқтар
Жеткізуді қате анықтау құрылғысы үшін сақталған интерфейс
Техникалық қызмет көрсету құралдары мен құралдар қорабы
Негізгі қозғалтқыштың реверсивті құрылғысы
Фотоэлектрлік қауіпсіздікті қорғау құралы
Розетка
Майдың электр майлау құрылғысы
Сенсорлық экран (алдын ала үзіліс, алдын ала жүктеу)

Қосымша конфигурация

Пневматикалық қалып жастықшасы
Аяқ қосқышы
Матрицаны жылдам өзгерту құрылғысы (матрицаны көтеру, қысқыш
Немесе қалып ауыстырғыш)
Слайдердің жоғарғы бөлігін тесетін құрылғы
Фидер (ауа, механикалық және NC)
Тегістеу машинасы
Манипулятор
Қалыпты жарықтандыру құрылғысы
Сөре
Жұқа майлау құрылғысы

DAYA түзу екі иінді иінді перфоратор

VS

Басқа тікелей екі жақты иінді престер

1

Daya press

Daya press: платформамен және қоршаумен, ілінісуге және салқындатқыш майын ауыстыруға ыңғайлы, негізгі қозғалтқыш белбеуі бос және оңай реттеледі, ал кейіннен қызмет көрсетуге ыңғайлы. Қауіпсіз және ыңғайлы.

Басқа баспасөз

Басқа баспасөз:Техникалық қызмет көрсету алаңы жоқ. Ілініске қызмет көрсету, салқындатқыш майын ауыстыру, негізгі қозғалтқыш белдігін босату және т.с.с. оны тек жүк көтергіштің көмегімен аяқтауға болады, бұл кейінгі жөндеу мен қызмет көрсетуге ыңғайлы емес. Қауіпсіздікке байланысты кейбір қауіпті жағдайлар бар.

2
3

Daya press

Daya press: Daya пресі бағыттаушы рельсті қоршау үшін төрт бұрышы мен сегіз жағын алады. Штамптауды қалыптастыратын қалыпта сырғымалы бағыттаушы рельс үстел корпусындағы барлық бағыттаушы рельстермен қамтылған. Бұл бағыттаушы рельстің штамптаудың жоғары дәлдігі, эксцентрикке қарсы жүк көтергіштігі, рельстің кішігірім тозуы және ұзақ сақталу уақыты сипаттамалары бар.

Басқа баспасөз

Басқа баспасөз:оң жақ суретте көрсетілгендей жартылай жабық құрылымды бағыттаушы рельс қабылданған. Штамптау процесінде бағыттаушы рельстің бөлімі ашық болады. Штамптау процесі кезінде сырғымалы бағыттаушы рельсті еңкейту оңай, мұндағы көлбеу жүк көтергіштігі нашар, рельстің үлкен тозуы, дәлдікті ұстау уақыты қысқа және қызмет көрсету құны жоғары.

2
5

Daya press

Daya press: күш түсірудің екі нүктесінің арақашықтығы 60% -дан асады; артықшылықтары: екі күш қолдану нүктесінің арақашықтығы неғұрлым үлкен болса, эксцентрлік тіреу қабілеті соғұрлым көп болады; күш қолдану екі нүктесінің арақашықтығы неғұрлым үлкен болса, соғұрлым жобалау құны жоғары болады.

Басқа баспасөз

Басқа баспасөз:екі нүкте арасындағы қашықтық, әдетте, 50% -дан аз; Кемшіліктері: күштің әсер ететін екі нүктесінің арақашықтығы неғұрлым аз болса, эксцентрлік тіреу қабілеті соғұрлым аз болады. Бағыттаушы рельсті еңкейту оңай, бағыттаушы жолды кию оңай және бағыттаушы рельстің дәлдігі нашар.

6
7

Daya press

Daya press: майды мәжбүрлеп айналдыру жүйесі, энергияны үнемдеу, қайта өңдеуге болады, желдеткіштің жылу өнімділігі жақсы, майды жағумен салыстырғанда минутына 5-10 соққыға көбейтуге болады.

Басқа баспасөз

Басқа баспасөз: электрлік май сорғысы, майды қайта қолдануға болмайды, майдың мәжбүрлі айналымы жүйесінің артықшылығы жоқ.

8
9
10

Daya press

Daya press: инсульттің ұзындығы бірдей болған кезде, майдың майлануымен салыстырғанда, мәжбүрлеп жұқа май айналым жүйесі жоғары тиімділікке ие, минутына 5-10 соққыны жоғарылатуы мүмкін. Жапондық JIS 1 деңгей стандартын қатаң сақтаңыз; Жапондық JIS 1 деңгей стандарты Тайваньдағы CNS 1 деңгей стандартына қарағанда жоғары.

Басқа баспасөз

Басқа баспасөз:электрлік май сорғысы, майды қайта пайдалану мүмкін емес, мәжбүрлі май айналымы жүйесінің артықшылығы жоқ. Тайвань ОЖЖ 1 деңгей стандартына сәйкес

12

Daya перфораторының слайдтық нұсқаулығы

VS

соққының басқа слайд-нұсқаулықтары

14
13
15
vs
16

Daya press

Басқа баспасөз

Daya перфораторының бағыттағышы

1. Жоғары жиілікті сөндіру процесі: hrc48 жоғары қаттылық;

2. Бағыттаушы рельсті тегістеу процесі: беткі қабат 0,005мм / within шегінде ra0.4-ra0.8 (айна беті), жазықтық, параллелизм және вертикальға жетуі мүмкін.

3. Станок шағын тозудың, жоғары дәлдіктің, ұзақ дәлдіктегі қызмет көрсету уақытының, ұзақ қызмет ету мерзімінің және энергияны аз тұтынудың артықшылықтарына ие.

Басқа бағыттаушы рельссөндіру процесі жоқ; фрезерлік өңдеу, беттің кедір-бұдырлығы ra1,6-ra3,2, тегіс, параллелизм, перпендикулярлығы 0,3 мм / ㎡ жоғары

Daya престеу иінді білігі

VS

Басқа иінді біліктер

Daya перфораторы:  иінді білік жоғары беріктігі бар 42CrMo қорытпасынан жасалған Артықшылықтары: беріктігі 45 болатқа қарағанда 1,3 есе жоғары, қызмет ету мерзімі ұзақ, тозуға төзімділігі жақсы, тозуы аз және дәлдігі ұзақ уақыт сақталады.

Басқа престер: 45 болаттан жасалған, кемшіліктері: арзан, wear беріктігі мен тозуға төзімділігі 42CrMo-мен салыстырылмайды

17
18

Дая

DAYA соққысының мұнай жолы PRESS: Φ 8 май қысымымен майлау құбырлары үшін қолданылады.

Артықшылықтары: ұзын құбыр, үлкен диаметрі бұғаттау, бұзу, майлау майының қауіпсіздігін қамтамасыз ету оңай емес.

Басқа

Басқа престер: майды қысыммен майлау құбырлары қабылдайды Φ 6.

19
